Обслуживание и замена воздушного фильтра на TATRA 815-2

Вопросу эффективности фильтрации воздуха и герметичности всей системы питания двигателя воздухом следует уделять самое пристальное внимание, поскольку от этого в решаюшей степени зависит срок службы (механический износ) двигателя. Игнорирование и несоблюдение установленных операций техобслуживания фильтрующего оборудования может привести к значительному снижению срока службы двигателя. Пользуйтесь только теми элементами, которые рекомендованы предприятием-изготовителем. В противном случае предприятие-изготовитель не отвечает за возможные негативные последствия вплоть до повреждения двигателя!
Воздухоочиститель оборудован пылеуловителем с автоматическим эвакуационным клапаном, а также основным и предохранительным элементом.


Обслуживание воздухоочистителя с автоматическим эвакуационным клапаном:
- Проверяйте состояние и чистоту уплотнительных граней кромок эвакуационного резинового сопла.
- Кромки должны быть эластичные. Кроме того, они не должны быть повреждены и не должны опираться о прилегающие части автомобиля.
- Грязь, осевшая в пылеуловителе воздухоочистителя с эвакуационным клапаном удаляется автоматически. Сам же пылеуловитель не нуждается в каком-либо специальном обслуживании.

Обслуживание основного фильтрующего элемента

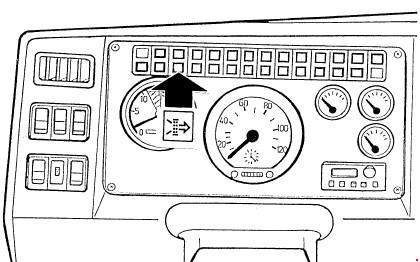

Сигнал о том, что основной элемент засорен подает контрольная лампа , имеющаяся на панеле приборов. Проверку техсостояния, очистку, а при необходимости и замену основного элемента следует выполнять нижеследующим образом:
- Снимите основной элемент.
- Проверьте состояние основного элемента. Если будет установлено, что он поврежден, замените как основной, так и предохранительный элемент.
- Вычистите изнутри как воздухоочиститель, так и пылеуловитель, при этом предохранительный элемент должен быть как полагается установлен.
- Установите вычищенный или же новый основной элемент.

ВНИМАНИЕ! Неповрежденный основной элемент можно чистить 4 раза (при эксплуатации автомобиля в сильно запыленных условиях - не более 10 раз). Потом он должен быть заменен новым.

Обслуживание предохранительного фильтрующего элемента:
Предохранительный элемент не нуждается в обслуживании. Предохранительный элемент должен заменяться при каждой четвертой замене основного элемента, в случае, если будет установлено, что основной элемент поврежден или же после 2 лет эксплуатации автомобиля, прошедших с момента последнего обслуживания предохранительного элемента.

Очистка основного фильтрующего элемента

Грязь из элемента удалите легко постукивая им о горизонтально расположенную подкладку. Делая это, фильтрующий элемент постоянно поворачивайте вокруг его оси. При этом необходимо следить за тем, чтобы элемент не деформировался и не повредился.
Позаботьтесь о том, чтобы во внутрь элемента не попала грязь.

Проверка состояния основного фильтрующего элемента

Основной фильтрующий элемент подлежит замене, если будет обнаружено, что:
- потрескалась бумага, из которой он сделан;
- бумага отклеивается от металлического каркаса;
- деформирован какрас или же весь элемент;
- прокладки продавлены, потрескались, потеряли эластичность; расслаиваются или же иным способом повреждены.

ВНИМАНИЕ! В случае повреждения основного фильтрующего элемента необходимо также заменить и предохранительный элемент.

Установка фильтрующих элементов
- Перед установкой фильтрующих элементов убедитесь в том, что направляющий диск 1 дожат к заднему торцу воздухоочистителя, а также, что упорные поверхности под прокладки элементов в заднем торце чистые и неповрежденные.
- Резиновые прокладки фильтрующих элементов вычистите и слегка обработайте густой смазкой.
- Установите предохранительный фильтрующий элемент 2.
- Установите основной фильтрующий элемент 3.
- Установите переборку пылеуловителя 4, ориентировав ее вырезом вверх.

- Установите крышку воздухоочистителя 5. Своей продавленной частью крышка должна войти в такое же место, имеющееся на перегородке пылеуловителя. Стрелка на ее днище должна показывать вверх. Закрепите 4 крепежных хомута. Резиновый эвакуационный клапан не должен соприкасаться с прилегающими частями автомобиля.

Проверка цепи и работоспособности индикатора разрежения

Проверку полагается выполнять при выключенном двигателе, при этом ключ в замке зажигания должен быть в положении I. Отсоедините от воздухоочистителя шланчик индикатора разрежения. Создайте разрежение (напр. потянув ртом). При исправном функционировании индикатора загорится контрольная лампа на панели приборов.
В противном случае надо будет проверить состояние электролампочки, а возможно и всю электроцепь от лампочки к индикатору.

Фильтрующие элементы рекомендованных типов

Основной элемент	MANN & HUMMEL MANN & HUMMEL DONALDSON	V 13             C 30 850/2 *) SMP 18-1002
Предохранительный элемент	MANN & HUMMEL DONALDSON	VS 13        P 11-9372
Примечание: При использовании элемента, помеченного *), в воздухоочистителе должен быть установлен удлиненный болт типа M 10x105.
