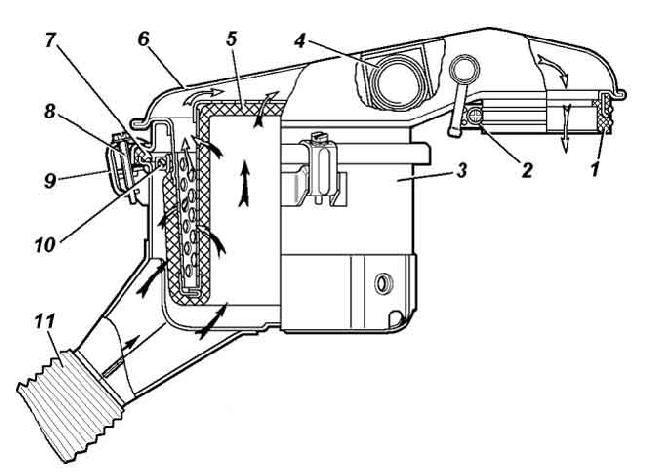

Воздушный фильтр:
1 -муфта;
2,10 -хомуты;
3 -корпус воздушного фильтра;
4 -пламегаситель;
5 -фильтрующий элемент;
6 -крышка с каркасом фильтрующего элемента;
7 -уплотнитель;
8 -болт стяжной;
9 -скоба крепления крышки;
11 -воздухо-заборный рукав
Для замены или очистки фильтрующего элемента необходимо:
- ослабить болты 8 и хомут 2;
- отодвинуть скобы 9;
- снять крышку 6 с фильтрующим элементом 5;
- снять хомут 10 и стянуть с каркаса фильтрующий элемент.
Сборку фильтра производите в обратной последовательности.
Не допускайте эксплуатацию фильтра с поврежденной муфтой 1.
|
