В случае ремонта или замены элементов системы кондиционирования, если система кондиционирования находилась в открытом состоянии (были сняты какие-то узлы, разрушены трубопроводы и т.п.), фильтрующий элемент ресивера-осушителя (картридж) подлежит обязательной замене. Без этого после заправки системы хладагент не будет осушаться и внутри системы могут образоваться кислоты, которые будут разрушать изнутри детали кондиционера.
Вам потребуются:
ключ «на 10»,
ключ TORXT70,
ключи «на 8», «на 13», «на 17»,
отвертки с плоским и крестообразным лезвием.
1. Установите автомобиль на смотровую канаву. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отверните резьбовой колпачок любого из двух сервисных клапанов.
ПРЕДУПРЕЖДЕНИЕ
Работайте в защитных очках.
3. Аккуратно нажмите тонкой отверткой с длинным жалом на наконечник золотника клапана.
ПРЕДУПРЕЖДЕНИЕ
Выпускайте хладагент из системы кондиционирования воздуха в хорошо проветриваемом помещении или на открытом воздухе. Хладагент при атмосферном давлении находится в газообразном состоянии. Выпускайте хладагент из системы очень тонкой струей. При стравливании хладагента возможно разбрызгивание некоторого количества смешанного с ним масла. Для предохранения подкапотного пространства от загрязнения положите вокруг сервисного клапана обтирочную ткань.
4. Выверните болты крепления защиты картера двигателя.

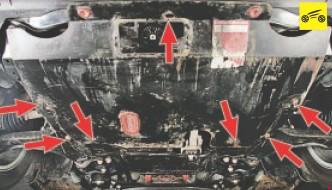

В этих местах расположены крепления защиты картера двигателя.

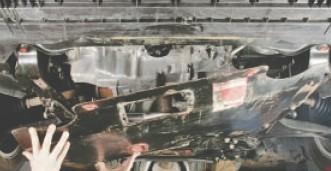

5. Снимите защиту картера, выводя ее из зацепления с держателями на кузове.
6. Выверните фиксаторы пистонов крепления брызговика двигателя к переднему бамперу.

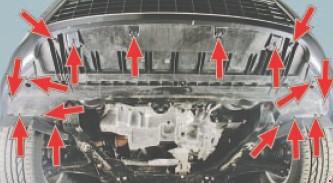

В этих местах расположены крепления брызговика двигателя.
7. Извлеките пистоны.
8. Выверните остальные винты крепления брызговика двигателя...

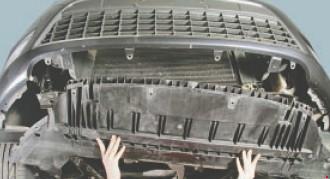

9. ...и снимите брызговик.
10. Установите брызговик и защиту картера двигателя в порядке, обратном снятию.
11. Выверните резьбовую пробку в нижней части корпуса ресивера.
12. Извлеките из корпуса ресивера старый картридж.
ПРЕДУПРЕЖДЕНИЕ
Если на поверхности картриджа обнаружены частицы алюминия или пластика, значит, разрушилась насосная часть компрессора. Замена только картриджа в этом случае не даст положительного результата. Потребуется замена компрессора с промывкой системы. Это достаточно трудоемкая процедура может быть выполнена только в специализированном сервисном центре с использованием специального технологического оборудования.
13. Распечатайте герметичную упаковку и установите в ресивер новый картридж. Заверните резьбовую пробку.
ПРЕДУПРЕЖДЕНИЕ
Приобретая новый фильтрующий элемент (картридж), убедитесь, что он хранился в герметичной упаковке. Фильтрующий элемент, хранившийся без упаковки, для использования не пригоден, даже если он совершенно новый и чистый.
14. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
